Current Photovoltaic Research. 30 June 2023. 39-43
https://doi.org/10.21218/CPR.2023.11.2.039

ABSTRACT


MAIN

  • Nomenclature

  • Subscript

  • 1. 서 론

  • 2. 실험준비 및 방법

  • 3. 실험결과 및 논의

  •   3.1 VOx 박막, NiOx 박막, CuIx 박막의 표면 및 단면 형태학적 분석

  •   3.2 VOx 박막, NiOx 박막, CuIx 박막의 광학적 분석

  •   3.3 VOx 박막, NiOx 박막, CuIx 박막의 일함수 분석

  •   3.4 VOx 박막, NiOx 박막, CuIx 박막의 구조적 분석

  •   3.5 VOx 박막, NiOx 박막, CuIx 박막의 캐리어수명 분석

  • 4. 결 론

Nomenclature

Φ : work function, eV

Eg : band gap energy, eV

α : absorption coefficient

t : film thickness

T : transmittance, %

R : reflectance, %

β : band-tail parameter

h : planck constant

v : frequency of incident light

Eg : band gap energy, eV

Subscript

SHJ : silicon heterojunction

HJ-IBC : heterojunction-interdigitated back contact

TMO : transition metal oxide

CSCs : carrier selective contacts

HSC : Hole selective contact

1. 서 론

근래에 이종접합 실리콘(SHJ) 태양전지 및 이를 이용한 형태의 고급태양전지(HJ-IBC)는 실리콘 태양전지 분야에서 세계 최고 변환 효율(26.7 ± 0.4%)을 달성하였다1).

SHJ 태양전지는 전자와 정공의 수집이 반대편에서 실현되는 이종접합 구조를 가지고 있으며, 전자(electron) 및 정공(hole)의 수집은 n- 및 p-타입으로 도핑된 비정질 실리콘 박막층 [n-type a-Si:H/p-type a-Si:H]에 의해 이루어진다. 그리고 높은 작동 전압을 생성하기 위하여 각각의 n- 및 p-타입 비정질 실리콘 박막층과 결정질 실리콘 기판 사이에 인터페이스 패시베이션을 위하여 필수적으로 얇은 진성 a-Si:H(i) 박막이 삽입된다2,3). 이러한 구조에서 태양전지의 궁극적인 성능을 위해서는 광 수광부가 광대역 투명이여야 하지만 a-Si:H(n-/p-) 박막은 좁은 밴드갭(1.6 ~ 1.8 eV) 특성과 도핑박막 내부의 높은 기생광 흡수에 의하여 자외선 및 가시광 영역에서 광 손실이 발생하게 된다4-6).

비정질 실리콘 박막의 이러한 문제점들을 개선하기 위하여 여러 분야 걸쳐 연구가 진행되고 있으며 그중에서도 전하선택접합형(Carrier Selective Contacts, CSCs) 실리콘 태양전지가 기존 양산공정과 쉽게 연계가 가능하고, 전하의 선택적인 수집을 통해 고효율 달성이 가능하여 중요한 연구 분야로 주목받고 있다.

CSCs 태양전지는 전자 및 정공에 대하여 potential barrier(band bending)에 의해 움직임을 제어하여 전하를 선택적으로 수집할 수 있는 형태의 태양전지를 통칭하며, 전자에 대한 선택형 접촉을 ESC (Electron Selective Contact), 정공에 대한 선택형접촉을 HSC (Hole Selective Contact)이라고 분류한다.

정공선택형접촉 물질로는 p-type a-Si:H박막과 비교하여 높은 광학적 이득을 얻을 수 있는 MoOx, WOx 박막과 같은 전이금속(TMO, transition metal oxide)박막이 주로 사용되고 있다. 이들은 ~3.0 eV의 넓은 밴드갭과 높은 투과율을 특성을 보이며 n-type 실리콘 기판(Φ≈ 4.2 eV)과 접합시 일함수 차이(ΦTMO > 5.0 eV)에 의해 정공만 선택적으로 수집할 수 있다7,8).

그러나 MoOx, WOx 박막들은 균일한 박막 증착이 어렵고 대기 중 산소와의 반응성에 취약한 특성을 가지고 있다. MoOx 박막의 경우 대기 중에 1시간만 노출되어도 n-type 실리콘 기판과 접합시 band bending에 중요한 역할을 하는 일함수 Φ가 ~ 1.18 eV나 감소하게 된다9,10). TMO 박막의 이런 단점들을 보완하고자 정공만을 선택적으로 수집하면서 박막 안정성도 높은 여러 가지 물질들에 대한 연구가 진행되고 있으며, 그중에서도 NiOx 박막과 CuIx 박막이 높은 가능성을 보이고 있다. 두 물질 모두 ~5.0 eV 수준의 일함수 특성을 보이며 박막의 대기와의 반응성이 낮아 높은 안정성을 보인다11-14).

이 논문에서는 일반적으로 널리 쓰이는 VOx 박막과 정공선택접촉박막으로써의 기능이 기대되는 NiOx 박막 및 CuIx 박막의 특성을 비교 분석하였다.

2. 실험준비 및 방법

박막 증착을 위해 V2O5 파우더(LTS Research Laboratories, V2O5, 99.95%), NiO 파우더(Alfa Aesar, NiO(II), 99.99%) 및 CuI 파우더(Alfa Aesar, Copper(I) Iodide, 99.998%)소스를 준비하였다. VOx,NiOx, CuIx, 박막은 세 가지 유형의 기판에 증착하였다. 첫 번째 기판은 양면 연마된 280 um 두께의 n-type FZ Si wafer (~3Ωcm, 100 orientation)이였으며, 이 기판은 표준 RCA 공정 용액과 10% HF 용액(1분)에 담가 표면 SiO2를 제거하였다. 준비된 기판 위에 VOx, NIOx, CuIx 박막을 증착하였다. 그 다음 표면 SEM 분석(JSM-6701F, JOEL, Japan) 및 UPS 분석(Sigma Probe, Thermo VG scientific, USA)을 진행하였다. 두 번째 기판은 양면 연마된 280 um 두께의 n-type Si wafer를 수산화칼륨용액을 이용하여 텍스쳐링 하였다. 이후 양면에 PECVD를 이용하여 a-Si:H(i) 박막(~8nm)을 양면에 증착하고 그 다음 VOx, NiOx, CuIx 박막을 증착하여 QSSPCD (WCT-120, Sinton Instruments, USA)를 이용하여 캐리어 수명 분석 및 Suns Voc 측정을 진행하였다. 마지막 기판은 soda-lime glass 유리 기판으로서 아세톤, 에틸알코올, DI워터에 각각 15분씩 순차적으로 초음파 세척하였다. 그후 VOx, NIOx, CuIx 박막을 증착하고 UV-visible spectrometer (V-670, Jasco, Japan)를 이용하여 광학적 특성을 분석하였다. 모든 VOx, NIOx, CuIx 박막은 <6.7 × 10-4 Pa의 압력의 진공 챔버에서 Tantalum 보트를 이용하여 Thermal evaporation 방법으로 증착되었다.

3. 실험결과 및 논의

3.1 VOx 박막, NiOx 박막, CuIx 박막의 표면 및 단면 형태학적 분석

Fig. 1은 VOx 박막, NiOx 박막, CuIx 박막의 SEM 사진이다. SEM 사진을 통해서 VOx 박막, NiOx 박막, CuIx 박막의 두께가 각각 ~ 32 nm, ~ 32 nm, ~ 35 nm 인 것을 확인하였다. 모든 박막이 빈 공간 없이 치밀하고 균일하게 증착되었다는 것을 확인하였다. VOx 박막 및 NiOx 박막의 경우 치밀하게 증착된 것을 확인할 수 있었으며 이는 다른 논문들과 유사한 결과를 보였다15-16). CuIx 박막의 경우 grain 성장이 triangular shape과 hexagonal shape 두 가지 형태가 있으나 triangular shape 단일 구조로 형성되었으며 그에 따라 Si 기판에 매끄럽게 증착되어 진 것으로 보여 진다17).

https://cdn.apub.kr/journalsite/sites/cpr/2023-011-02/N0170110201/images/cpr_11_02_01_F1.jpg
Fig. 1

VOx (32 nm) thin film surface (a) and cross-section (b) SEM images, NiOx (32 nm) thin film surface (c) and cross-section (d) SEM images, CuIx (35 nm) thin film surface (e) and cross-section (f) SEM images

Table 1.

Work function (Φ) of the VOx (32 nm) thin film, NiOx (32 nm) thin film, and CuIx (35 nm) thin film

n-type Si wafer
(280 um)
VOx
(32 nm)
NiOx
(32 nm)
CuIx
(35 nm)
Ecutoff (eV) 6.98 10.10 9.77 10.24
EF (eV) 23.65 23.50 25.30 25.51
Analzed Φ (eV) 4.55 7.82 5.69 5.95
Correction Value (eV) -0.35 -0.35 -0.35 -0.35
Calculated Φ (eV) 4.2 7.47 5.34 5.60

3.2 VOx 박막, NiOx 박막, CuIx 박막의 광학적 분석

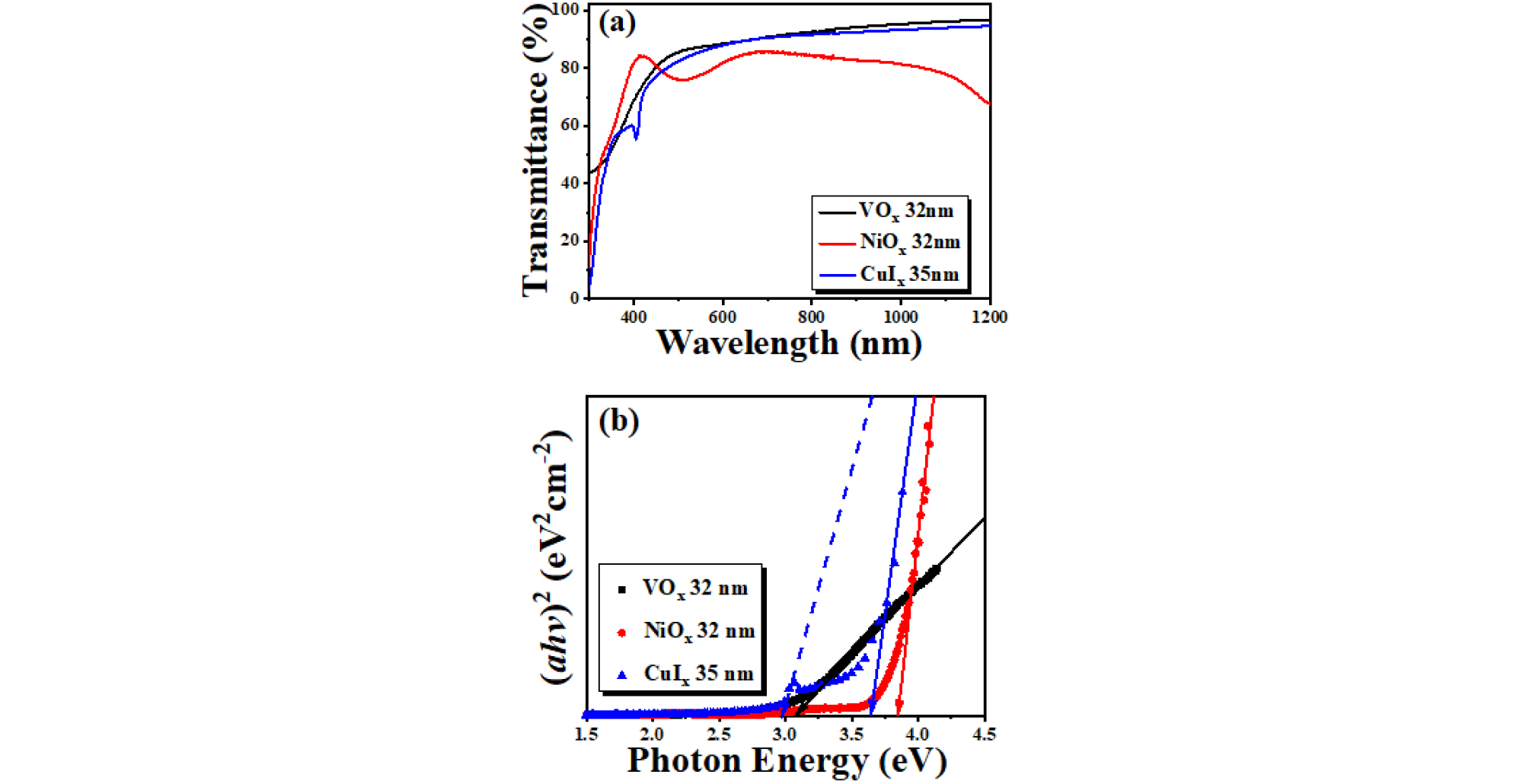

Fig. 2 (a)는 VOx 박막, NiOx 박막, CuIx 박막의 가시광 영역(300 ~ 800 nm)에서의 투과율 그래프이다. VOx 박막의 경우 300 ~ 800 nm 파장 영역에서 평균 86.78%의 투과율을 보였으며 ~400 nm 부근에서 흡수단이 존재하는 것으로 보였다. NiOx 박막의 경우 300 ~ 800 nm 파장 영역에서 평균 78.08%의 투과율을 보였으며 ~ 300 nm 부근에서 흡수단이 존재하는 것으로 보였다. CuIx 박막의 경우 300 ~ 800 nm 파장 영역에서 평균 84.1%의 투과율을 보였으며 ~ 405 nm 부근과 ~300 nm 부근에서 흡수단이 존재하는 것으로 보였다. Fig. 2 (b)는 VOx 박막, NiOx 박막, CuIx 박막의 (αhv)2 vs (hv) plot 그래프로써 Tauc-Plot을 통해 계산하였다.

https://cdn.apub.kr/journalsite/sites/cpr/2023-011-02/N0170110201/images/cpr_11_02_01_F2.jpg
Fig. 2

Transmittance of VOx (32 nm) thin film, NiOx (32 nm) thin film, and CuIx (35 nm) thin film in the visible range (a), and plot of (αhv)2 vs Photon energy (hv) (b)

(1)
α=1t1-R2T

여기에서 α는 흡수계수이며 다음 식에 사용되었다.

(2)
αhν2=βhν-Eg

t는 박막의 두께를 의미하며, T는 투과율, R은 반사율을 의미한다. R(R<<1)은 계산 시 무시하였다. β는 밴드꼬리 매개변수다.

VOx 박막의 경우 ~ 3.1 eV의 Eg를 보였으며 NiOx 박막의 경우 ~3.8 eV의 Eg를 보였다. CuIx 박막의 경우 ~ 3.0 eV와 ~ 3.6 eV 두 군데에서 광흡수 특성을 보였다. 이를 통해 CuIx 박막은 ~3.6eV 에너지 레벨에 해당하는 Sub-band가 존재하는 것으로 보여 진다18).

3.3 VOx 박막, NiOx 박막, CuIx 박막의 일함수 분석

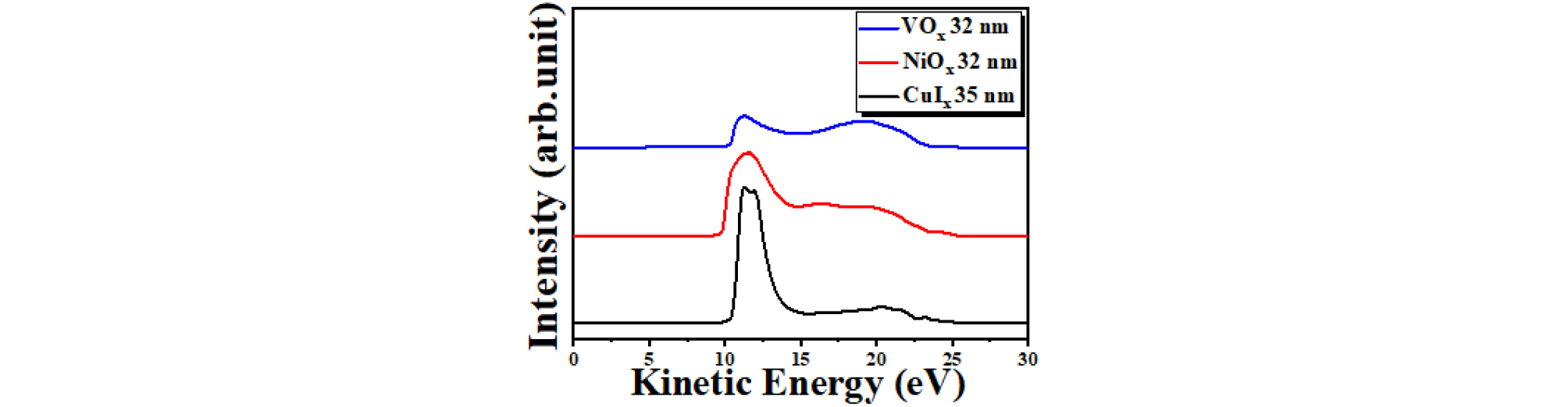

Fig. 3은 VOx 박막, NiOx 박막, CuIx 박막의 UPS 분석결과이며 이를 이용하여 진공준위에 의해서 나타내는 Ecutoff와 시료의 페르미 준위 EF를 측정하였고, 다음 식을 통해 박막의 표면Φ를 계산하였다19,20). 여기에서 hv는 He I XUV 소스를 이용하였다.

https://cdn.apub.kr/journalsite/sites/cpr/2023-011-02/N0170110201/images/cpr_11_02_01_F3.jpg
Fig. 3

UPS analysis for the VOx (32 nm) thin film, NiOx (32 nm) thin film, and CuIx (35 nm) thin film

(3)
Φ=hν-Ecutoff-EF

n-type Si 웨이퍼의 표면을 UPS로 측정한 후 기존의 선행 연구결과를 바탕으로 하여 n-type Si wafer 표면의 Φ를 계산한 후 VOx 박막, NiOx 박막, CuIx 박막에 보정값을 적용하여 각 박막의 Φ를 계산하였다21,22). VOx 박막, NiOx 박막, CuIx 박막은 각각 7.47 eV, 5.34 eV, 5.60 eV의 Φ값을 보였으며, 이는 n-type Si 기판과 접합시 HSC로써 충분히 기능할 수 있음을 의미한다.

3.4 VOx 박막, NiOx 박막, CuIx 박막의 구조적 분석

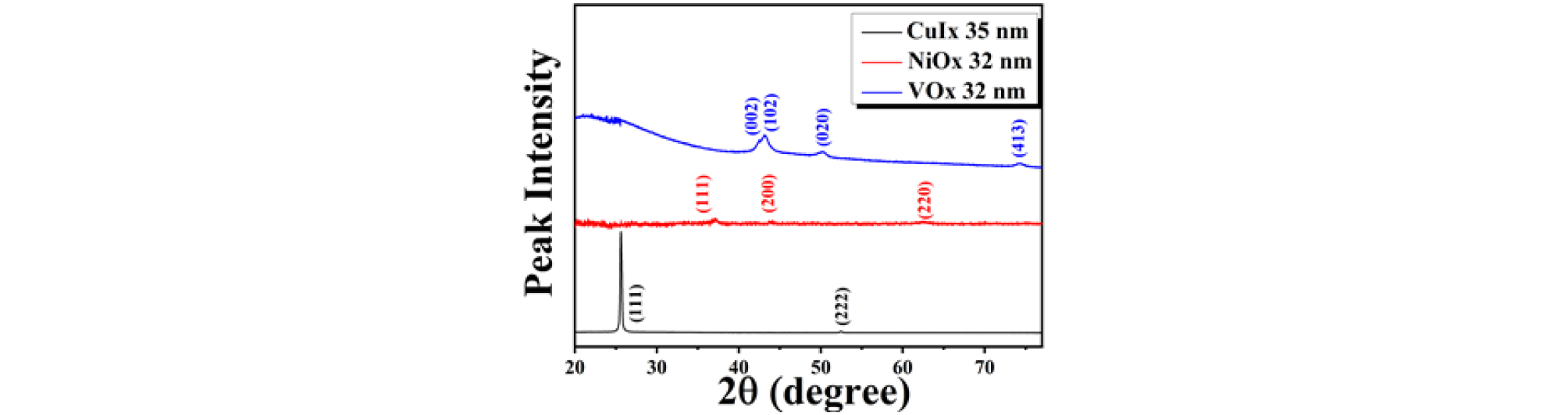

Fig. 4는 VOx 박막, NiOx 박막, CuIx 박막의 XRD 분석결과이다. VOx 박막(JCPDS 01-076-0456)의 경우 V2O5 결정 구조에서 보이는 (002), (102) 결정 방향과 VO2 결정 구조에서 보이는 (020) 결정방향도 보이는 것으로 보아 V2O5 결정구조에 약간의 VO2 결정 구조가 섞여 있는 것으로 보여진다. NiOx 박막(JCPDS 04-0835)의 경우 (111), (200), (220)방향으로 결정성장을 하였으며 별다른 secondary peak 없이 NiO 단일구조로 증착되었음을 확인할 수 있었다23). CuIx 박막(JCPDS 06-0246)의 경우 (111), (222)방향으로 박막이 증착되었으며 별다른 secondary peak은 보이지 않았다. 이를 통해 (FCC)구조를 갖는 ϒ-phase CuIx 박막으로 결정성장 하였다는 것을 알 수 있었다.

https://cdn.apub.kr/journalsite/sites/cpr/2023-011-02/N0170110201/images/cpr_11_02_01_F4.jpg
Fig. 4

XRD pattern of the VOx (32 nm) thin film, NiOx (32 nm) thin film, and CuIx (35 nm) thin film

3.5 VOx 박막, NiOx 박막, CuIx 박막의 캐리어수명 분석

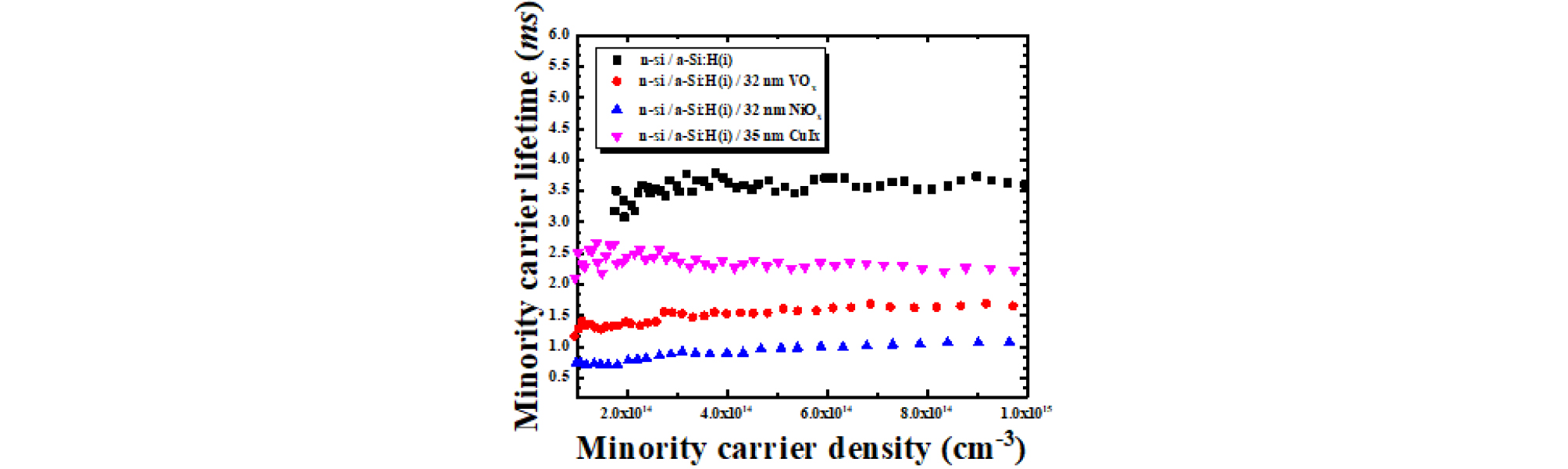

Fig. 5는 VOx, NiOx, CuIx 박막의 캐리어 수명을 나타내었다. a-Si:H(i)박막으로 실리콘기판 표면을 패시베이션 하였을 때는 ~ 3.5 ms의 캐리어 수명을 보였다. 그 위에 VOx 박막을 32 nm 증착하였을 경우 ~ 1.5 ms, NiOx 박막을 32 nm 증착하였을 경우 ~ 0.8 ms, CuIx 박막을 35 nm 증착하였을 경우 ~ 2.2 ms의 캐리어 수명을 보였다. HSC layer를 증착하였을 경우 a-Si:H(i)박막과의 계면 사이에 결함이 생겼을 것으로 보여진다.

https://cdn.apub.kr/journalsite/sites/cpr/2023-011-02/N0170110201/images/cpr_11_02_01_F5.jpg
Fig. 5

Minority carrier life time of the VOx (32 nm) thin film, NiOx (32 nm) thin film, and CuIx (35 nm) thin film

4. 결 론

VOx 박막, NiOx 박막, CuIx 박막을 제작하여 n-type Si 기판에 적용하여 HSC lasyer로써 기능이 가능한지 확인해보았다. VOx 박막, NiOx 박막, CuIx 박막 모두 n-type Si 기판과 접합시 5.0eV 이상의 Φ 값을 보였으며, 투과율 모두 가시광 영역에서 평균 ~ 78% 이상, 밴드갭 ~ 3.0 eV 이상의 특성을 보였다. 이는 CSCs 태양전지의 전면수광부에서 HSC layer로써 충분히 기능할 수 있음을 보여주었다. 하지만 패시베이션을 위하여 증착하였던 a-Si:H(i)박막 위에 VOx 박막, NiOx 박막, CuIx 박막을 증착하였을 경우 캐리어 수명이 감소하는 결과를 보여 이 부분에 대해서는 추가적인 최적화 실험이 필요한 것으로 판단된다.

Acknowledgements

본 연구는 2021년도 산업통산자원부의 재원으로 한국에너지기술평가원(KETEP)의 지원 과제인 “대면적 결정질/박막 실리콘 이종접합(HJT) 태양광 모듈 핵심소재. 장비. 공정 기술 개발”(No. 20213030010240)을 통해 수행한 과제입니다.

References

1
Martin, A. G., Ewan, D. D., Jochen, H. E., Masahiro, Y., Nikos, K., Karsten, B., David, H., Michael, R., Xiaojing, H., "Solar cell efficiency tables (version 60)," Prog. Photovolt., 30(7), 687-701 (2022).
2
Antoine, D., Loris, B., Richard B., Gabriel, Y., H., C., Stefaan, D., W., Zicarelli, F., Christophe, B., "The silane depletion fraction as an indicator for the amorphous/crystalline silicon interface passivation quality," appl. phys. lett., 97, 183505 (2010). 10.1063/1.3511737
3
Antoine, D., Loris, B., Stefaan, D., W., Benjamin, S., Damien, L., Charles-Antoine, G., Zachary, C., H., Zicarelli, F., Bénédicte, D., Johannes, P., S., Jakub, H., Christophe, B., "Improved amorphous/crystalline silicon interface passivation by hydrogen plasma treatment," appl. phys. lett., 99, 123506 (2011). 10.1063/1.3641899
4
Martin, B., Christian, R., Martin, H., Stefan, W., G., "Improving the a-Si:H(p) rear emitter contact of n-type silicon solar cells," Sol. Energy Mater. Sol. Cells, 106, 11-16 (2012). 10.1016/j.solmat.2012.06.036
5
Corsin, B., Silvia, M d N., Stefaan, D., W., Xingtian, Y., Maxwell, Z., Christophe, B., Ali. J., "Silicon heterojunction solar cell with passivated hole selective MoOx contact," Appl. Phys. Lett., 104, 113902-1 (2014). 10.1063/1.4868880
6
Chen, J. W., Milnes, A. G., "Energy Levels in Silicon," Annu. Rev. Mater. Sci., 10, 157-228 (1980). 10.1146/annurev.ms.10.080180.001105
7
Luis, G. G., Somnath, M., Anna, M.-V., Gerard, M., Pablo, O., Christobal, V., Ramon, A., Joaquim, P., "Transition metal oxides as hole-selective contacts in silicon heterojunctions solar cells," Sol. Energy Mater. Sol. Cells, 145, 109-115 (2016). 10.1016/j.solmat.2015.08.028
8
Tobias, S., Ning, L., Norman, A., L., Samuel, C. H., Gebhard, J. M., Christoph, J. B., "High Fill Factor Polymer Solar Cells Incorporating a Low Temperature Solution Processed WO3 Hole Extraction Layer," Adv. Energy Mater., 2(12), 1433-1438 (2012). 10.1002/aenm.201200330
9
Ifran, I., Alexander, J. T., Zhenan, B., Yongli, G., "Work function recovery of air exposed molybdenum oxide thin films," Appl. Phys. Lett., 101, 093305 (2012). 10.1063/1.4748978
10
Anna, W., Anders, N., Ingemar, O., "Oxidation of tungsten and tungsten carbide in dry and humid atmospheres," Int. J. of Refractory Metals & Hard Materials, 14, 345-353 (1996). 10.1016/S0263-4368(96)00027-3
11
Mark, T. G., Mark, T. H. N., Zhi-Bin, W., Wing-Man, T., Zheng-Hong, L., "Effects of Processing Conditions on the Work Function and Energy-Level Alignment of NiO Thin Films," Int. J. Phys. Chem, 114, 19777-19781 (2010). 10.1021/jp108281m
12
Kiseok, J., Hongsub, J., Min-Joon, P., Sangwoo, Lim, Chaehwan, Jeong, "Characterization of the copper iodide hole-selective contact for silicon solar cell application," Thin Solid Films, 660, 613-617 (2018). 10.1016/j.tsf.2018.04.040
13
Joohye, J., Dong-Lim, K., Sang-Hoon, O., Hyun-Jae, K., "Stability enhancement of organic solar cells with solution-processed nickel oxide thin films as hole transport layers," Sol. Energy Mater. Sol. Cells, 102, 103-108 (2012). 10.1016/j.solmat.2012.03.018
14
Chang, Y., Max, K., Michael, L., Marius, G., "Room-temperature synthesized copper iodide thin film as degenerate p-type transparent conductor with a boosted figure of merit," PNAS, 113(46), 12929-12933 (2016). 10.1073/pnas.161364311327807139PMC5135336
15
Dimitra, K. M., Spiros, G., Maria, C., Emmanuel, S., "VO2 thin films fabricated by reduction of thermal evaporated V2O5 under N2 flow," Mater. Lett., 299, 13086 (2021). 10.1016/j.matlet.2021.130086
16
Su-kyung, K., Hae-Jun, S., Do-Hyung, K., Dong-Hyeok, C., Seung-Ju, N., Suk-Cheol, K., Han-Ki, K., "Comparison of NiOx thin film deposited by spin-coating or thermal evaporation for application as a hole transport layer of perovskite solar cells," RSC Advances, 10, 43847-43852 (2020). 10.1039/D0RA08776A35519689PMC9058328
17
Min, Z., Juan, L., Zichao, Z., Xuesong, W., Jun, H., Xiaopeng, Y., Zhiwen, Q., Haibo, G., Ziwu, J., Bingqiang, C., "Effect of deposition temperature on transparent conductive properties ofg-CuIfilm prepared by vacuum thermal evaporation," Phys. Status Solidi A, 212(7), 1466-1470 (2015). 10.1002/pssa.201532015
18
P.M Sirimanne, M Rusop, T Shirata, T Soga, T jimbo, "Characterization of transparent conducting CuI thin films prepared by pulse laser deposition technique," Chem. Phys. Lett, 366, 485-489 (2002). 10.1016/S0009-2614(02)01590-7
19
R Schlaf, H Murata, Z.H Kafafi, "Work function measurements on indium tin oxide films," J. Electron Spectrosc, Relat. Phenom. 120, 139-154 (2001). 10.1016/S0368-2048(01)00310-3
20
David, C. G.-R., Bruce, S. B., Natan, S. L., "Measurement of the Band Bending and Surface Dipole at Chemically Functionalized Si(111)/Vacuum Interfaces," J. Phys. Chem. C, 117, 18031-18042 (2013). 10.1021/jp401585s
21
Luis, G. G., Somnath, M., Anna, M.-V., Gerard, M., Pablo, O., Cristobal, V., Ramon, A., Joaquim, P., "Transition metal oxides as hole-selective contacts in silicon heterojunctions solar cells," Sol. Energy Mater. Sol. Cells, 145, 109-115 (2016). 10.1016/j.solmat.2015.08.028
22
James, B., Andres, C., Thomas, A., Corsin, B., "Molybdenum oxide MoOx: A versatile hole contact for silicon solar cells," Appl. Phys. Lett. 105, 232109 (2014). 10.1063/1.4903467
23
Adawiya, J. H., Riyad, A.-A., Hiba, M. S., Mohammed, J. H., "Photocatalytic Activity of Nickel Oxide," J. Mater. Res. Technol., 8(3), 2802-2808 (2019). 10.1016/j.jmrt.2019.02.018
